Gravarea plăcilor de granit şi a inserţiilor sunt adesea caracterizate prin dimensiuni mari şi greutate considerabilă, necesită utilizarea unor dispozitive de adaptare speciale. Îmbinarea unor echipamente de adaptare pentru gravarea plăcilor de granit şi a gravatorului laser tip tabletă pentru piatră uşurează foarte mult şi accelerează acest proces - şi, prin urmare, orice atelier profesioniştii trebuie să utilizeze aceste echipamente de adaptare şi trebuie să cunoască cum să le utilizeze.
Acest material este destinat specificului utilizării echipamentelor de adaptare, utilizate în procesul de gravare a plăcilor de granit şi a inserţiilor.
Gravarea inserţiilor de granit
Dacă doriţi să utilizaţi gravatorul laser pe piatră numai pentru gravura inserţiilor de granit cu grosimea de la 0 până la 30 mm, care nu depăşesc dimensiunea internă a cadrului gravatorului, în acest caz, gravatorul laser pe piatră trebuie instalat pe suprafaţa mesei cu un blat neted, ca în exemplul de mai jos (Figura 1). Gravatorul trebuie fixat la suprafaţa mesei. Pentru aceasta în partea de jos a gravatorului sunt prevăzute orificii de fixare. Placa de granit (inserţiile) se aşează pe suprafaţa mesei, după care gravatorul laser pe piatră efectuează gravarea.
Am vrea să subliniem în mod deosebit, că nu este necesar să fixaţi placa pe masă. Dacă vreţi să gravaţi inserţii cu grosimea de peste 30 mm, atunci trebuie să ridicaţi gravatorul mai sus de suprafaţa mesei.
Figura 1 Gravarea plăcii pe masă
Gravarea plăcilor de granit
Pentru gravarea plăcilor de granit de obicei se aplică metoda deplasării plăcii în zona de gravare. Grosimea plăcii de gravare poate fi la alegere (atât plăci mici cu grosimea de 10 mm, cât şi 50 mm şi mai mult).
Există diferite variante de deplasare a plăcii şi vagonete de deplasare.

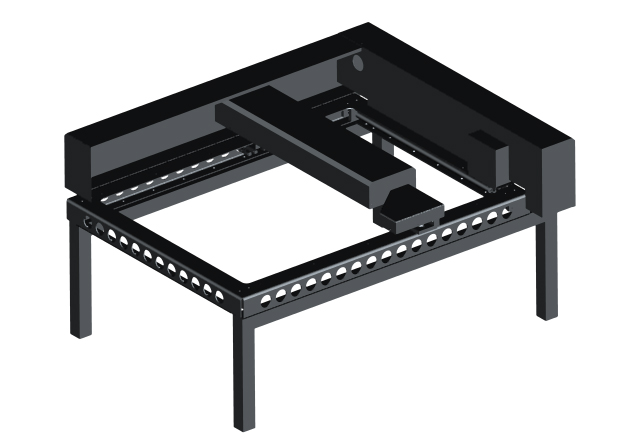

Pentru gravarea plăcilor de granit gravatorul laser pe piatră trebuie aşezat pe picioruşe, pentru a fi în măsură să deplasăm placa de granit în zona de gravare. Picioruşele pot fi diferite, importantă fiind rezistenţa acestora. Picioruşele pot fi sudate din colţare sau ţevi.
Un exemplu de picioruşe îl puteţi vedea în Figura prezentată mai jos. 2
Figura 2.1. Sistem pentru gravarea plăcilor grele (vagonetul pentru deplasare)
Vagonetul pentru deplasare poate fi de orice tip (cu roţi Figura 6, cu role Figura 5), dar cel mai comod vagonet este vagonetul cu role cu masă care poate fi ridicată Figura 5.
Vagonetul cu role pentru deplasare se aşează pe ghidaje (şine) care pot fi fabricate din colţare sau ţevi. Un exemplu de sistem de deplasare cu vagonet cu role este prezentat în Figura 3.

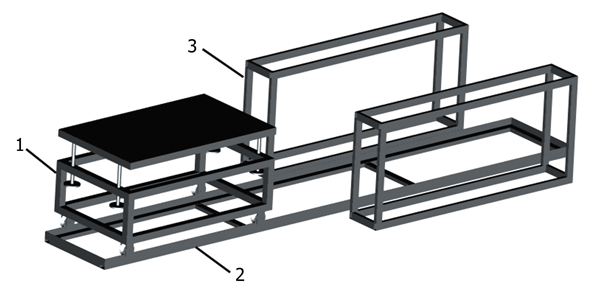

Figura 3. Sistem de deplasare a plăcilor în zona de gravare:
1 – vagonet de deplasare cu role, 2 – ghidaj (şine), 3- picioruşe.

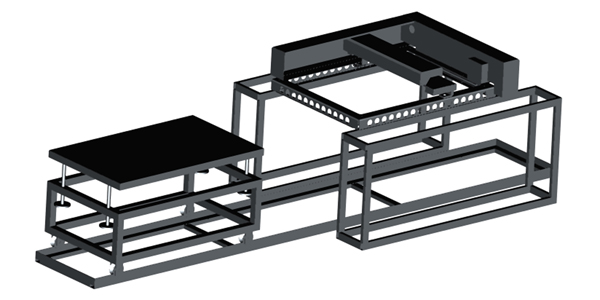

Acest sistem de deplasare a vagonetului cu role pe ghidaje asigură o deplasare exactă a plăcii în zona de gravare (Figura 4). Cu toate că uneori sunt utilizate cărucioare obişnuite de deplasare cu roţi (Figura 6).

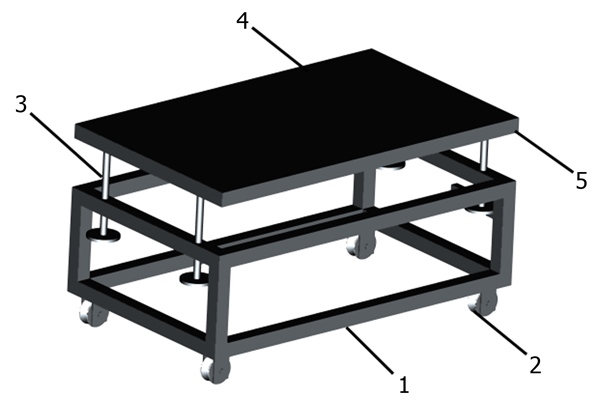

Figura 5. Cărucior de deplasare cu roţi: 1 – cadrul căruciorului, 2 – roată (rolă de transmisie), 3 – şurub de reglare a înălţimii şi înclinării mesei, 4 – covoraş de cauciuc pentru masă, 5 – masă mobilă.

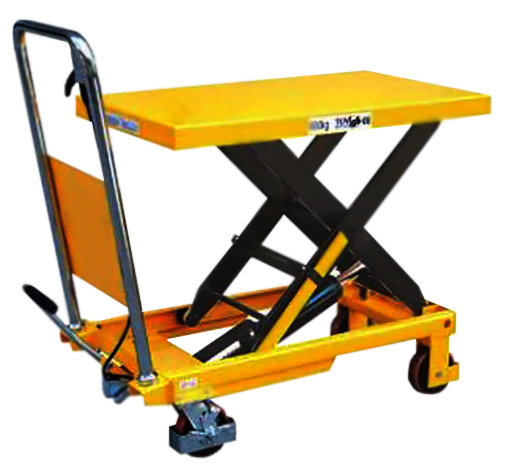

Figura 6. Vagonet de deplasare hidraulic cu roţi
La montarea plăcii în zona de gravare este importantă aşezarea paralelismului plăcii în raport cu cadrul gravatorului laser pe granit. Verificarea paralelismului se efectuează prin metoda deplasării capului de gravură în cele patru puncte extreme a plăcii şi verificarea distanţei dintre capul de gravură şi suprafaţa plăcii. Disponibilitatea de reglare a înălţimii şi unghiului de înclinare a mesei simplifică procesul de setare a paralelismului plăcii şi aşezării acesteia în gravator pentru gravarea monumentelor. Această reglare se efectuează prin rotirea unuia dintre şuruburile de reglare a suprafeţei mesei sau prin metoda garniturilor.
Astfel, atunci când utilizaţi gravatorul laser pe piatră pentru a grava plăci de piatră mari, are importanţă uşurinţa aşezării plăcii în zona de gravură. Puteţi alege orice schemă şi orice modalitate de deplasare a pietrei, astfel încât să fie convenabil pentru Dvs.!
